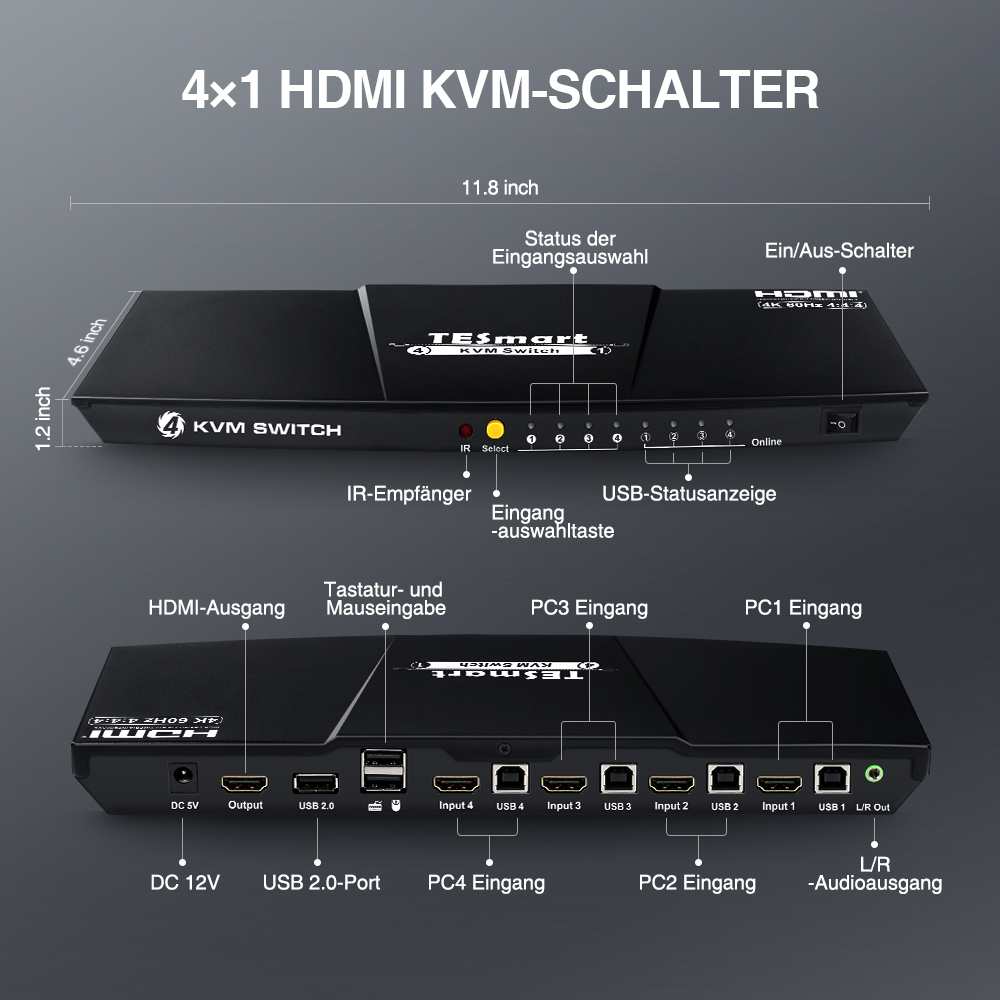

2x1 & 4x1 Einrichtungsanleitung
Jeder Computer muss über einen Video und einen USB Anschluss verfügen.
Eingänge 1~4:
können an alle Arten von Computern angeschlossen werden, z. B. Desktop-Computer (einfache HDMI- und USB-Verbindungen), Laptops mit Dockingstation (nicht immer erforderlich), Laptops ohne Dockingstation (eventuell Adapter erforderlich), Raspberry, usw.
Maus/Tastatur:
Anschluss an einen speziellen Tastatur/Maus-Port
Monitor:
Wird an den KVM-Ausgangsanschluss angeschlossen
USB 2.0:
Anschluss zusätzlicher Peripheriegeräte (Kamera, Drucker, Lautsprecher usw.) Wenn mehr als ein Gerät verwendet wird, ist ein USB-Hub erforderlich (stellen Sie sicher, dass er extern mit Strom versorgt wird, das KVM-Netzteil stellt nur sicher, dass der KVM selbst funktioniert)

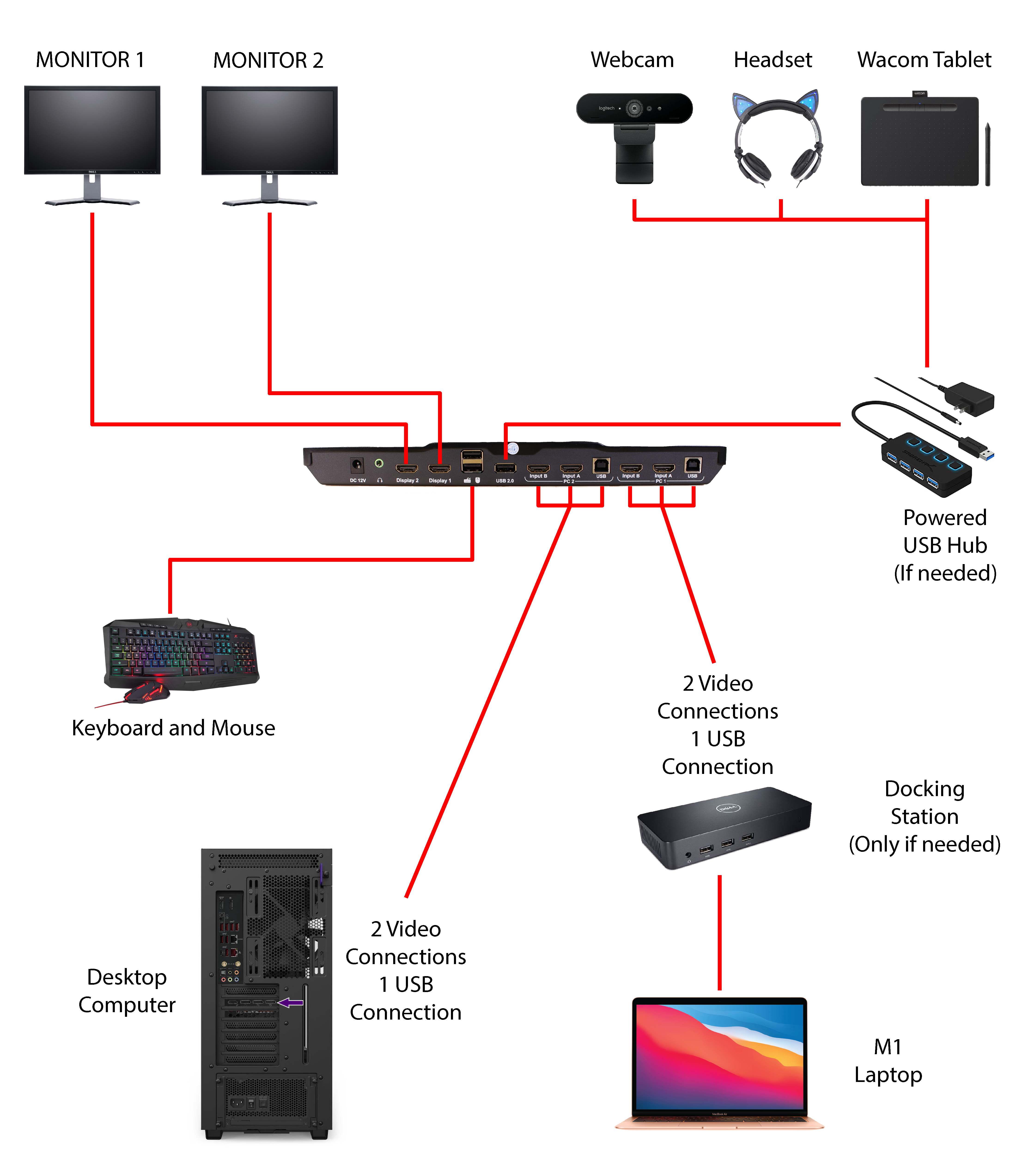

Diagramm zur Einrichtung von Dual Monitore
Einfaches Verdrahtungsschema für Dual Monitor KVM
Jeder Computer hat 2 Videoanschlüsse und einen USB-Anschluss.
Eingang 1:
Laptop mit Docking-Station (nicht immer erforderlich, möglicherweise wird ein Adapter benötigt. Hier ist unsere Liste der zugelassenen Adapter)
Eingang 2:
Desktop (Anschluss an die GPU-Videoanschlüsse, nicht an die Hauptplatine)
Maus/Tastatur:
Anschluss an dedizierte Tastatur/Maus-Anschlüsse
Monitore:
Angeschlossen an KVM-Ausgangsanschlüsse
USB 2.0:
Anschluss von zusätzlichen Peripheriegeräten (Webcam, Drucker, Lautsprecher usw.) USB-Hub erforderlich, wenn mehr als 1 Gerät verwendet wird (stellen Sie sicher, dass es extern mit Strom versorgt wird)
Welche Kabellänge kann ich verwenden?
Ein Kabel, das nicht länger als 30 Fuß ist, kann High Definition (1920×1080) bei 60 Hz übertragen.
Ein Kabel, das nicht länger als 15 Fuß ist, kann Ultra HD (3840×2160) mit 30 Hz übertragen
Ein Kabel mit einer Länge von 10 Fuß oder weniger kann Ultra HD-Qualität (3840×2160) mit 60 Hz übertragen.
Mein Laptop hat nur einen einzigen HDMI-Anschluss oder keinen HDMI-Anschluss.
Die meisten Laptops haben einen USB-C-Anschluss, MiniDisplay-Anschluss, Thunderbolt 1 und 2: Mini DisplayPort; Thunderbolt 3 und 4: USB-C. Wenn Sie also einen Typ-C-Anschluss an Ihrem Laptop haben und einen HDMI-Anschluss benötigen, brauchen Sie einen Typ-C auf HDMI Adapter. Es gibt einige USB-C Anschlüsse, die nur Laptops mit Strom versorgen können und keine Audio- und Videodaten übertragen können. Der Kundenservice (service@tesmart.de) hat die Kompatibilität des Adapters mit KVM bestätigt.
Ich habe Lautsprecher, Drucker, USB-Headset, Webcam usw. Kann ich das anschließen?
● Ja, alle TESmart KVMs verfügen über einen USB 2.0-Anschluss, der alle diese Geräte unterstützen kann. Da es sich um einen einzigen USB 2.0-Anschluss handelt, benötigen Sie einen USB-Hub mit Stromanschluss, um weitere Geräte anzuschließen.
Brauche ich eine Dockingstation?
Nein, nicht alle Computer benötigen eine Dockingstation. Wir empfehlen Docking-Stationen für Computer, die nicht über die erforderlichen Anschlüsse verfügen, in den meisten Fällen können Adapter dieses Problem lösen (Docking-Stationen sind oft teuer).
Werden mein Apple Magic Keyboard und meine Magic Mouse funktionieren?
Nein, diese Geräte sind über Bluetooth verbunden, so dass sie den KVM umgehen und sich direkt mit den Computern verbinden. Der KVM hat kein integriertes Bluetooth. Wenn Sie einen Bluetooth-Dongle-Empfänger mit einem Gerät koppeln können, kann dieser an den USB 2.0-Anschluss des KVM angeschlossen werden.
Was kann ich tun, wenn die Maus nicht richtig reagiert?
● Gelegentlich kann die Mausbewegung bei Mac-Betriebssystemen springen. Bitte versuchen Sie, den USB2.0-Anschluss für die Mauseingabe zu verwenden. Wenn die Probleme weiterhin bestehen, überprüfen Sie bitte, ob die Maus korrekt funktioniert, wenn sie direkt an den PC angeschlossen ist, bei dem das Problem auftritt. Logitech- oder Tastatursoftware, die auf dem Computer installiert ist, kann Probleme verursachen; eine Deinstallation dieser Software kann die Störung beheben.
Warum überträgt meine Multimedia-Tastatur keine Multimedia-Funktionen (Wiedergabe, Pause usw.)?
● Leider werden nicht alle Multimedia-Funktionen über den KVM an den Eingangs-PC weitergeleitet. Wir empfehlen, den USB2.0-Anschluss auszuprobieren, können aber nicht alle Multimedia-Funktionen garantieren.
Warum passt der Monitor nicht, wenn ich meinen Fernseher an den Ausgang anschließe?
● Gelegentlich treten bei Fernsehgeräten "Overscaling"-Probleme auf. Dies liegt daran, dass das Eingabegerät, in der Regel ein PC, eine etwas andere Auflösung hat als ein Fernsehgerät. Es gibt eine Reihe von Möglichkeiten, dieses Problem durch Anpassungen in Windows- und Mac-Betriebssystemen zu beheben.
